输⼊电源

控制⽅式    三相PWM变流器正弦波驱动

主电路电源    单相/三相220VAC（-15~+10%，50~60Hz）

控制电源    单相220VAC（-15~+10%，50~60Hz）

额定电流    220V:0.2kw/2A,0.4kW/2.8A,0.75kW/5.5A,1.5kW/10A，2.2kW/12A

编码器反馈    ABZ增量式编码器/绝对值编码器

温度

使⽤环境    0~45°C

保存环境温度    -20~65"C

使⽤环境湿度    20〜85%RH以下（⽆结露）

保存环境湿度    20~85%RH以下（⽆结露）

使⽤保存环境空⽓

（⽆直射阳光照射）、⽆腐蚀性⽓体、易燃性⽓体、油雾、粉尘    室内

海拔1000m以下    海拔

5.8m/s2（0.6G）以下10〜60Hz（ 共振频率时不可连续使⽤）    振动

初级-FG之间AC1500V1分钟    绝缘耐压

功能简介

IO输⼊    6输⼊（DC24V光耦隔离）可根据参数选择输⼊功能∶

伺服ON、P动作、禁⽌正转、禁⽌反转、报警复位、零位固定、偏差清零、内部设定速度切换*3

IO输出    4路光耦隔离输出;可根据参数选择输出功能∶

报警输出、定位接近、速度检测⼀致、电机旋转检测、伺服准备、

脉冲输⼊    差分输⼊∶500K;集电极开路∶200K

⽀持脉冲+⽅向、AB正交脉冲、CW+CCW脉冲

脉冲输出    脉冲输出：abz相，可以任意分频，采⽤差分输出。

内部速度指令    通过输⼊端⼦分配三段速

过载能⼒    最⼤3倍转矩

模拟量输⼊    单端0-10V，根据控制模式切换

通讯功能    Modbus通讯;⾃定义CAN

控制模式    9种控制模式∶位置控制、速度控制、转矩控制、内部速度、速度/转矩控制、内部速度/速度、内部速度/转矩、速度/
零钳位、位置控制/指令禁⽌

再⽣电阻     750W以下内部⾃动电阻；750W以上可以加外部⾃动电阻

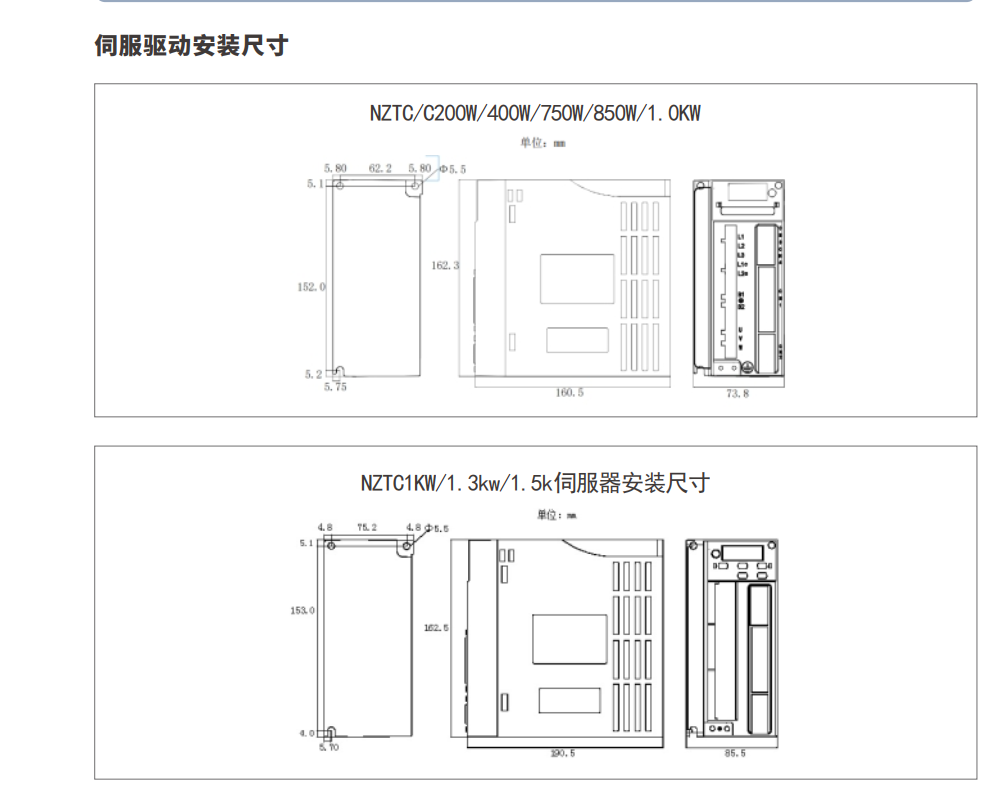

NZTC/C200W/400W/750W/850W/1.0KW
NZTC1KW/1.3kw/1.5k伺服器安装尺寸
